Кровельные системы

ЦСП применяются в конструкциях скатных и плоских кровель: под металлочерепицу, гибкую черепицу, по основанию из профнастила, по железобетонной плите, а также в эксплуатируемых кровельных системах.

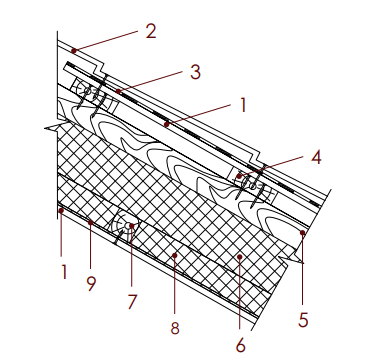

Схема скатной кровли под металлочерепицу с теплым чердаком — Схема конструкции

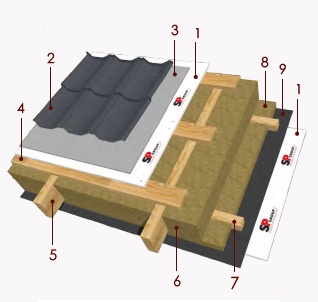

3D-схема скатной кровли под металлочерепицу с теплым чердаком — Объёмная схема

Конструкция скатной кровли под металлочерепицу с тёплым чердаком

1. ЦСП толщиной 10–12 мм
2. Металлочерепица
3. Гидроизоляционная плёнка
4. Обрешётка 100×30 мм
5. Стропильная нога 150×50 мм
6. Утепление пенополистирольными или минераловатными плитами 100–150 мм
7. Брусок 50×50 мм
8. Утепление пенополистирольными или минераловатными плитами 50 мм
9. Пароизоляционный материал

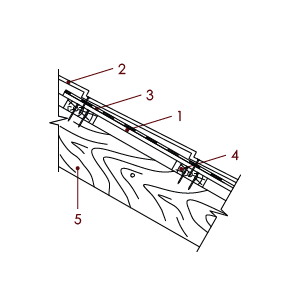

Схема скатной кровли под металлочерепицу с холодным чердаком — Схема конструкции

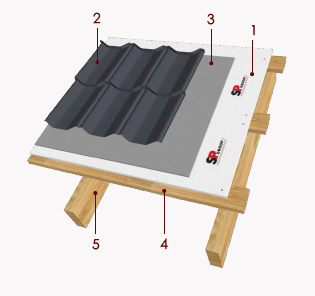

3D-схема скатной кровли под металлочерепицу с холодным чердаком — Объёмная схема

Конструкция скатной кровли под металлочерепицу с холодным чердаком

1. ЦСП толщиной 10–12 мм
2. Металлочерепица
3. Гидроизоляционная плёнка
4. Обрешётка 100×30 мм
5. Стропильная нога 150×50 мм

Схема скатной кровли под гибкую черепицу с теплым чердаком — Схема конструкции

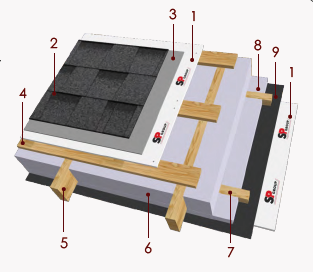

3D-схема скатной кровли под гибкую черепицу с теплым чердаком — Объёмная схема

Конструкция скатной кровли под гибкую черепицу с тёплым чердаком

1. ЦСП толщиной 10–12 мм
2. Гибкая черепица
3. Подкладочный ковёр
4. Обрешётка 100×30 мм
5. Стропильная нога 150×50 мм
6. Утепление пенополистирольными или минераловатными плитами 100–150 мм
7. Брусок 50×50 мм
8. Утепление пенополистирольными или минераловатными плитами 50 мм
9. Пароизоляционный материал

Схема скатной кровли под гибкую черепицу с холодным чердаком — Схема конструкции

3D-схема скатной кровли под гибкую черепицу с холодным чердаком — Объёмная схема

Конструкция скатной кровли под гибкую черепицу с холодным чердаком

1. ЦСП толщиной 10–12 мм
2. Гибкая черепица
3. Подкладочный ковёр
4. Обрешётка 100×30 мм
5. Стропильная нога 150×50 мм

Схема неэксплуатируемой плоской кровли по профнастилу тип 1 — Схема конструкции

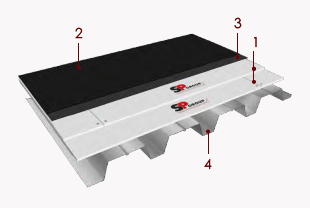

3D-схема неэксплуатируемой плоской кровли по профнастилу тип 1 — Объёмная схема

Конструкция неэксплуатируемой плоской кровли по основанию из профнастила, тип 1

1. Сборная стяжка из двух слоёв ЦСП 10–12 мм
2. Рулонный кровельный битумосодержащий материал
3. Битумный праймер
4. Основание — профильный лист

Схема неэксплуатируемой плоской кровли по профнастилу тип 2 — Схема конструкции

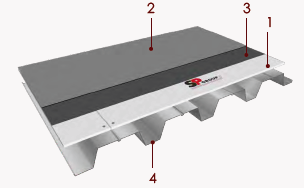

3D-схема неэксплуатируемой плоской кровли по профнастилу тип 2 — Объёмная схема

Конструкция неэксплуатируемой плоской кровли по основанию из профнастила, тип 2

1. Сборная стяжка ЦСП 10–12 мм
2. ПВХ-мембрана
3. Геотекстиль
4. Основание — профилированный лист

Схема эксплуатируемой плоской кровли с зелеными насаждениями — Схема конструкции

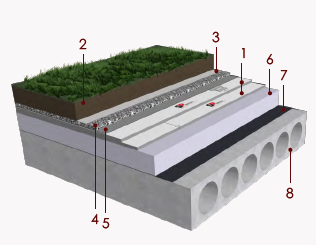

3D-схема эксплуатируемой плоской кровли с зелеными насаждениями — Объёмная схема

Конструкция эксплуатируемой плоской кровли с зелёными насаждениями

1. ЦСП два слоя 10–12 мм с промежуточным слоем битумной грунтовки
2. Почвенно-растительный слой 18–75 см
3. Разделительный слой — геотекстиль
4. Дренажный слой из гравия
5. ПВХ-мембрана
6. Экструдированный пенополистирол 100–200 мм
7. Пароизоляционная мембрана
8. Сборная железобетонная плита

Схема эксплуатируемой плоской кровли с пешеходными дорожками — Схема конструкции

3D-схема эксплуатируемой плоской кровли с пешеходными дорожками — Объёмная схема

Конструкция эксплуатируемой плоской кровли с устройством пешеходных дорожек

1. Два слоя ЦСП 10–12 мм с промежуточным слоем битумной грунтовки
2. Покрытие
3. Песчано-цементная подушка
4. Геотекстиль
5. Дренажный материал
6. ПВХ-полимерная мембрана
7. Экструдированный пенополистирол 100–200 мм
8. Пароизоляционная мембрана
9. Сборная железобетонная плита

Схема неэксплуатируемой кровли с теплоизоляцией по железобетонной плите — Схема конструкции

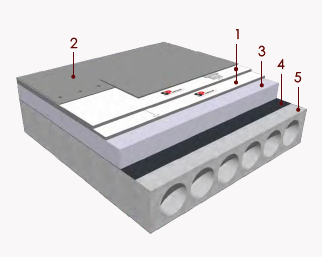

3D-схема неэксплуатируемой кровли с теплоизоляцией по железобетонной плите — Объёмная схема

Конструкция неэксплуатируемой кровли для крыш с теплоизоляцией по железобетонной плите

1. Два слоя ЦСП 10–12 мм с промежуточным слоем битумной грунтовки
2. ПВХ-полимерная мембрана
3. Минеральная вата 100–200 мм
4. Пароизоляционная мембрана
5. Сборная железобетонная плита

Схема неэксплуатируемой кровли с нижним уклонообразующим слоем по железобетонной плите — Схема конструкции

3D-схема неэксплуатируемой кровли с нижним уклонообразующим слоем по железобетонной плите — Объёмная схема

Конструкция неэксплуатируемой кровли для крыш с нижним уклонообразующим слоем по ж/б плите

1. Сборная стяжка из двух слоёв ЦСП 10–12 мм с промежуточным слоем битумного праймера
2. Рулонный кровельный битумосодержащий материал
3. Битумный праймер
4. Уклонообразующий слой из керамзита с армирующей сеткой
5. Пароизоляционный материал
6. Сборная железобетонная плита
