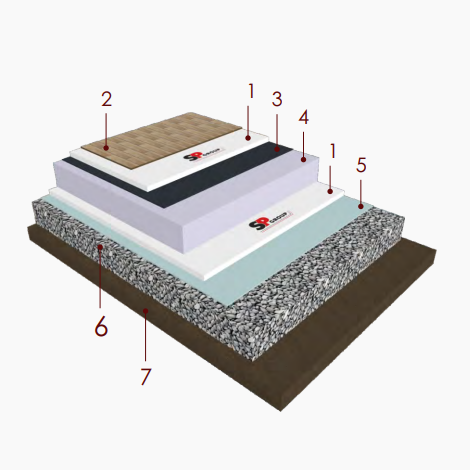

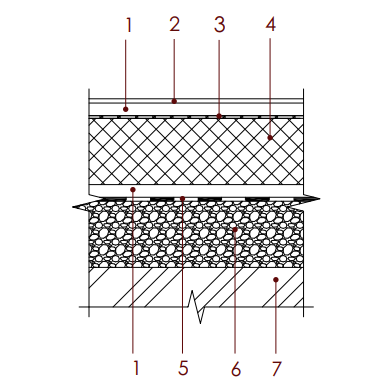

Конструкция полов зданий и сооружений по грунту
- 1. ЦСП толщиной 16–20 мм
- 2. Покрытие
- 3. Пароизоляционный материал
- 4. Экструдированный пенополистирол 80–100 мм
- 5. Гидроизоляционный материал
- 6. Утрамбованный щебень
- 7. Основание — грунт
Системы полов
Цементно-стружечные плиты применяются в конструкциях полов зданий и сооружений: по грунту, в деревянных перекрытиях, в сборных железобетонных и монолитных перекрытиях.

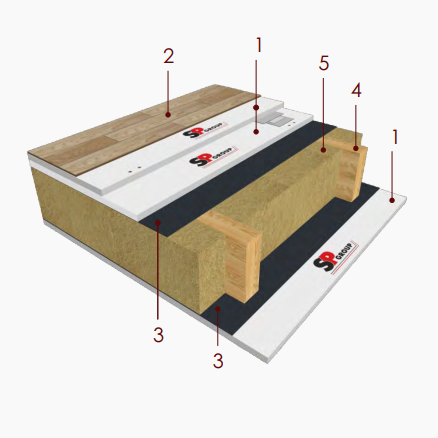

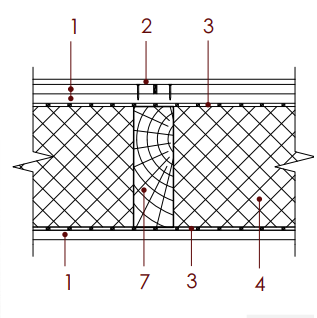

Конструкция полов зданий и сооружений в деревянных перекрытиях
- 1. Два слоя ЦСП толщиной 12 мм
- 2. Покрытие
- 3. Пароизоляционный материал
- 4. Балка перекрытия 150×50 мм
- 5. Теплоизоляция из минераловатных плит — 150 мм

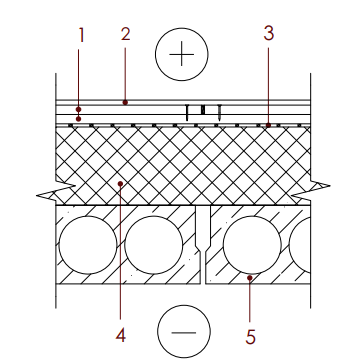

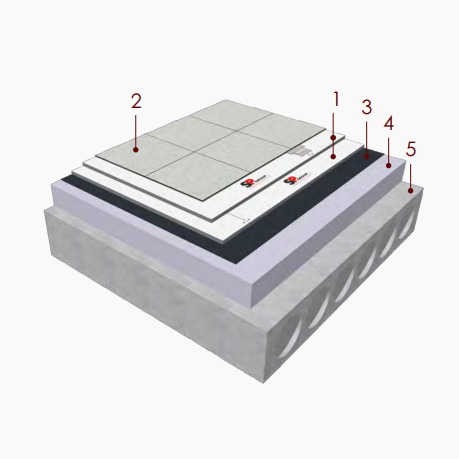

Конструкция полов зданий и сооружений в сборных железобетонных перекрытиях
- 1. Два слоя ЦСП толщиной 12 мм
- 2. Покрытие
- 3. Пароизоляционный материал
- 4. Теплоизоляция из экструдированных пенополистирольных плит 80–100 мм
- 5. Сборная железобетонная плита

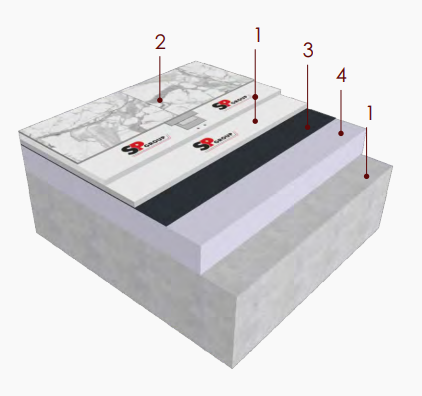

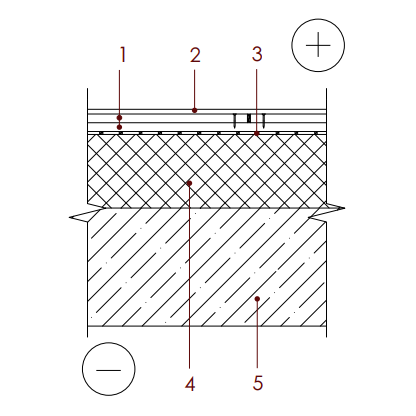

Конструкция полов зданий и сооружений в монолитных перекрытиях
- 1. Два слоя ЦСП толщиной 12 мм
- 2. Покрытие
- 3. Пароизоляционный материал
- 4. Теплоизоляция из экструдированных пенополистирольных плит 80–100 мм
- 5. Монолитная железобетонная плита
